Präzision für Ihr Bauteil
Präzisionsdrehteile aus Draht
Kleine Wellen, Stifte und Zylinderrollen fertigen wir mit ESCOmatic-Technik aus Runddraht. Die Auswahl des Ausgangsmaterials kann zusätzliche Bearbeitungsschritte sparen.
Drahtteil anfragen
Brückner Precision
Welche Teile passen zur Drahtfertigung?
Unsere Drahtfertigung eignet sich für zylindrische Teile und Drehgeometrien an der Mantelfläche, etwa abgestufte Durchmesser, Einstiche oder Rändelungen. Wir bearbeiten Runddraht von Ø 0,1–6 mm.
Typische Bauteile sind Präzisionsstifte, kleine Wellen und Zylinderrollen. Die konkrete Geometrie prüfen wir an Ihrer Zeichnung.
Brückner Precision
So wird aus Runddraht ein Bauteil
Der Runddraht wird von der Rolle zugeführt und durch einen rotierenden Drahtrichter gerichtet. Der rotierende Werkzeugkopf bearbeitet den vorgeschobenen Draht an der Mantelfläche. Anschließend wird das Bauteil auf die benötigte Länge abgestochen.
Wir setzen ESCO D2 CNC, kurvengesteuerte D2-Maschinen und NM6 FLEXI ein. Geometrie und Stückzahl bestimmen, welche Maschine wir für Ihr Bauteil wählen.

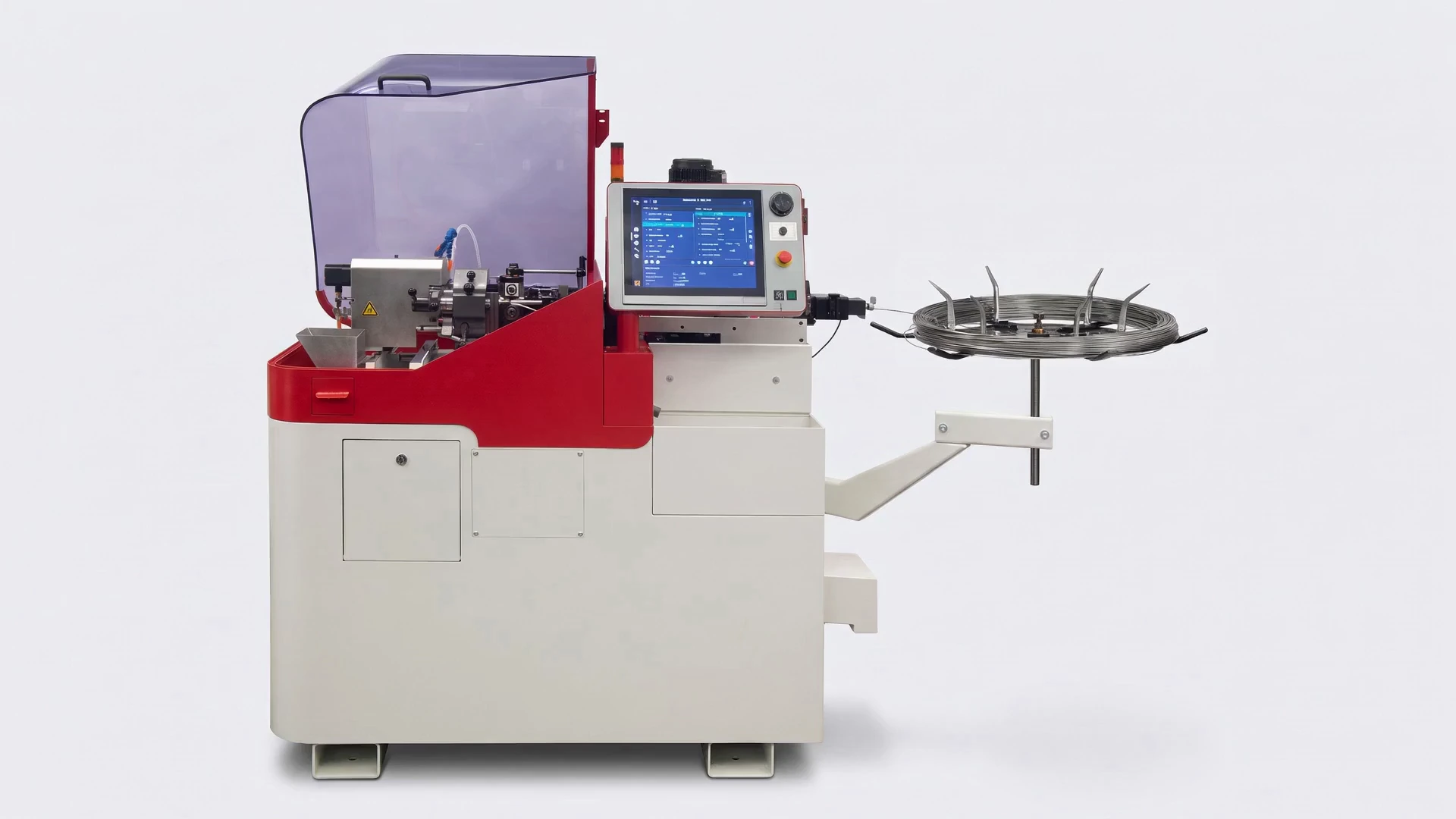

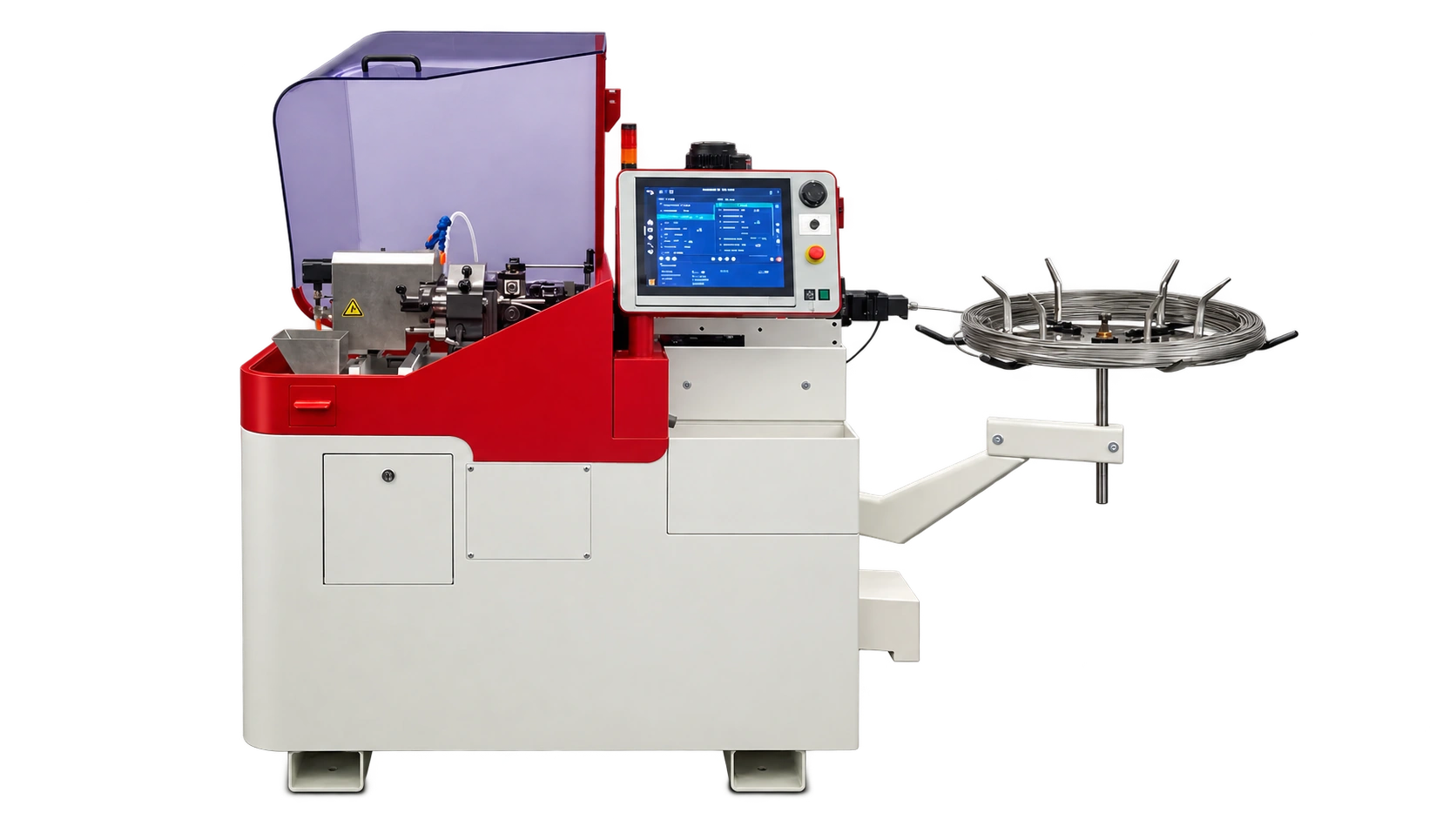

Neue Drahtfertigung
Folgen Sie dem Draht.
Vom Coil über die D2 CNC zum Präzisionsteil.
Scrollen oder einen Schritt wählen.
Brückner Precision
Eng tolerierter Draht kann Schleifen sparen
Für geeignete Bauteile beschaffen wir Runddraht mit engen Durchmessertoleranzen, je nach Lieferbarkeit der benötigten Werkstoff- und Durchmesserkombination bis zum Toleranzfeld h5 nach ISO 286. Es beschreibt die zulässigen Abweichungen des Außendurchmessers; die Grenzmaße hängen vom Nenndurchmesser ab.
Bleibt der Außendurchmesser bei der Bearbeitung erhalten, kann die Durchmessergenauigkeit des Drahts die geforderte Außendurchmessertoleranz des Fertigteils erfüllen. Ob Schleifen entfallen kann, prüfen wir anhand der Maß-, Form- und Oberflächenanforderungen sowie der Wärmebehandlung und weiterer Arbeitsschritte. Die Toleranzen neu gedrehter Flächen vereinbaren wir separat.
Brückner Precision
Wirtschaftlich in der Serie
Drahtautomaten arbeiten sehr autonom. Bei passenden Bauteilen verteilen sich die Rüstkosten auf große Mengen, während präzises Ausgangsmaterial weitere Bearbeitung reduzieren kann.
Auch Einzelteile, Muster und kleinere Serien können Sie anfragen. Wir vergleichen geeignete Fertigungswege bei gleicher geforderter Qualität. Bei passenden Bauteilen ist die Drahtfertigung ab etwa 10.000 Stück besonders wirtschaftlich.
Brückner Precision
Welche zusätzlichen Merkmale benötigen Sie?
Unser installierter ESCO-Drahtprozess ist auf Drehbearbeitung an der Mantelfläche ausgelegt. Für Bohrungen, Fräsmerkmale und weitere CNC-Anforderungen prüfen wir die Fertigung aus Stange auf den passenden Maschinen.
Brückner Precision
Zeigen Sie uns Ihr Drahtteil
Senden Sie uns Ihre Zeichnung mit Werkstoff, Stückzahl und den wichtigen Toleranzen. Wir prüfen Geometrie, Ausgangsmaterial und mögliche Folgeprozesse.
Ihr nächstes Bauteil
Sprechen wir über Ihre Zeichnung.
Zeichnung und Stückzahl genügen für den ersten Kontakt. Offene Anforderungen klären wir vor dem Angebot.
