La précision pour votre pièce
La qualité sur les caractéristiques essentielles

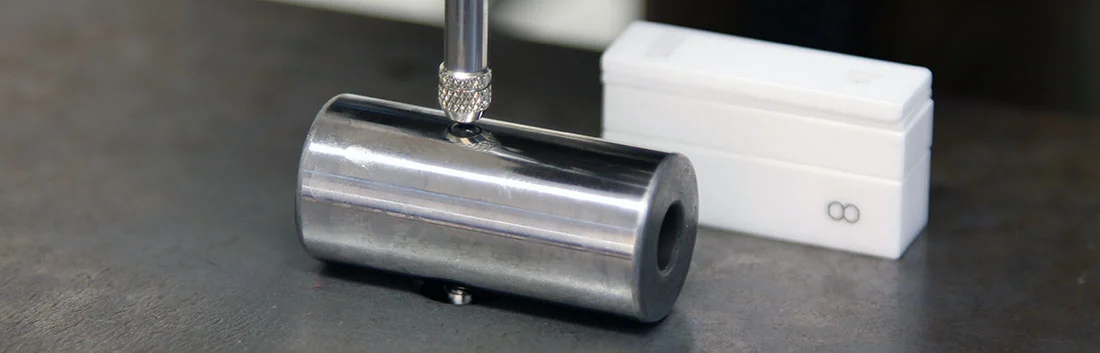

Nous convenons des caractéristiques requises pour votre pièce et les contrôlons aux différentes étapes de fabrication. La fabrication et l’assurance qualité sont ainsi étroitement liées.
Parlons de vos exigences
Brückner Precision
La précision réalisable
Nos procédés de rectification internes sont généralement conçus pour des pièces à partir de Ø 6 mm et d’au moins 15 mm de longueur. Pour les petits diamètres, nous étudions les grandes séries avec un dispositif d’alimentation adapté.
Un micromètre (µm) correspond à 0,001 millimètre (mm). La largeur totale de l’intervalle de tolérance du diamètre est la différence entre le diamètre maximal et le diamètre minimal admissibles. Nous convenons des dimensions limites précises pour votre pièce.
| Caractéristique | Valeur réalisable | Domaine d’application |
|---|---|---|
| Rugosité de surface | Rz < 0,6 µm | Surfaces cylindriques extérieures rectifiées adaptées |
| Défaut de circularité | < 1 µm | Pièces cylindriques rectifiées adaptées |
| Largeur totale de l’intervalle de tolérance du diamètre extérieur | 3 µm | Jusqu’à Ø 20 mm, avec un procédé de rectification adapté |
| Largeur totale de l’intervalle de tolérance du diamètre extérieur | 4 µm | Au-delà de Ø 20 mm et jusqu’à Ø 60 mm, avec un procédé de rectification adapté |
| Largeur totale de l’intervalle de tolérance du diamètre en tournage dur | 10 µm | Pièces adaptées sur la NLX 2000 Y |
Les valeurs sont convenues pour votre pièce en fonction des dimensions, du matériau et de la géométrie. Pour les pièces rectifiées adaptées jusqu’à Ø 20 mm, une rugosité Rz < 0,6 µm, un défaut de circularité < 1 µm et une largeur totale de l’intervalle de tolérance du diamètre extérieur de 3 µm peuvent être obtenus simultanément en série.
Brückner Precision
Contrôle dimensionnel à 100 % après la trempe
Après la trempe, notre installation spéciale visicontrol contrôle le diamètre, la longueur et l’arrondi des arêtes de chaque pièce. Des contrôles par échantillonnage accompagnent ensuite les opérations d’usinage suivantes.
Lors du tournage, nous contrôlons les dimensions obtenues à cette étape. Pendant la rectification centerless de finition, nous contrôlons les dimensions de série à des intervalles particulièrement courts.
Brückner Precision
Métrologie Mahr, Mitutoyo et KEYENCE
Nous utilisons des instruments de mesure Mahr, Mitutoyo et KEYENCE. Nous choisissons les moyens de mesure en fonction des caractéristiques et des exigences de la pièce.
Brückner Precision
Contrôlés individuellement. Emballés individuellement.
Chaque axe de piston et chaque maneton est contrôlé et emballé individuellement en fin de fabrication, quel que soit son diamètre.
Pour les rouleaux cylindriques à partir de Ø 8 mm, le contrôle visuel manuel et l’emballage individuel font également partie du processus.
Brückner Precision
Des justificatifs pour votre assurance qualité
Nous proposons des échantillons initiaux et mettons les rapports de contrôle à disposition pour consultation sur demande. Un certificat de réception 3.1 selon DIN EN 10204 est fourni en standard pour la matière.
La traçabilité complète et le lien entre la fabrication et les exigences convenues soutiennent votre assurance qualité.
Brückner Precision
Management de la qualité selon ISO 9001
Notre système de management de la qualité est certifié ISO 9001.
Votre prochaine pièce
Parlons de votre plan.
Transmettez votre plan et la quantité souhaitée pour lancer l’échange. Nous précisons les exigences restantes avant d’établir une offre.
